Energie - Wärme

Referenten: Khaled Damrah, Monika Krecina, Emilia Linkner, Frank Müller



3.  Vergleich Ölheizung - Fernwärme

Stellt man einen einfachen Jahresostenvergleich zwischen einer Ölheizung mit 12 KW und einer Fernwärmeleistung von 12 KW für ein Einfamilienhaus auf, liegen die Jahreskosten für Fernwärme etwa 25% niedriger. Dies liegt vor allem daran, das Wartungs- und Instandhaltungskosten bei der Fernwärme entfallen außerdem schlagen sich die anteiligen Anschaffungskosten für die Ölheizungsanlage erheblich auf die Kostenseite nieder.

Zeigt der Jahresheizkostenvergleich noch deutliche Vorteile für die
Fernwärmeversorgung, wird beim Blick auf die Verteilung der Wärmeenergie der grosse Nachteil der Fernwärmeversorgung deutlich.
Bei der Verteilung des heißen Wassers über das Fernwärmeleitungsnetz gibt es durch die weiten Weg enorme Verteilungsluste. Etwa neun Prozent der Wärmeenergie gehen auf diesem Weg verloren. Eine einfache Rechnung macht die hohen Verluste anschaulich:
Geht man vom jährlichen Heizwärmebedarf eines Einfamilienhauses aus (ca. 16.800 kW/h), dann könnten mit den jährlichen Fernwärmeverlusten etwa 57.000 Einfamilienhäuser ein Jahr lang beheizt werden!

Inhaltsverzeichnis

1.   Nahwärme in Berlin
2.   Fernwärme in Berlin
3.   Vergleich Ölheizung - Fernwärme
4.   Allgemeiner Kraftwerkszyklus
5.   Vorkette Erdgas
6.   Heizkraftwerk Mitte
7.   Blockheizkraftwerke
8.   Unterschied HKW - BHKW
9.   Die "Niedrigenergiesiedlung Diestelweg" in Niederhausen
10.   Der Weg zum CO2-emissionsfreiem Kraftwerk
11.   Quellen

Fernwaerme



Vergleich Ölheizung- Fernwärme

Quelle:
http://www.fernwaerme.at/Kosten




Fernwärmebilanz

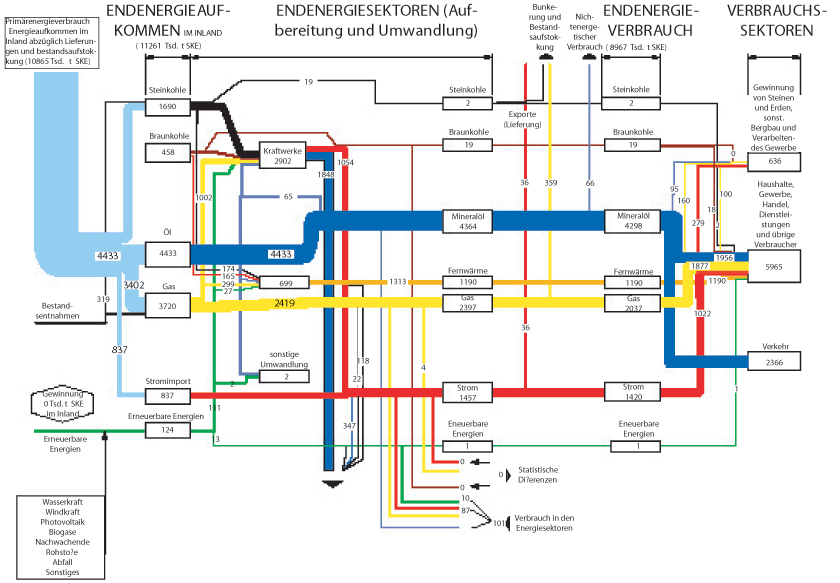

Energiebilanz Berlin - Flussdiagramm

Energiebilanz Berlin

Quelle:
Senatsverwaltung für Wirtschaft, 2002


Die folgende Darstellung des Energiesystems beschreibt die Flüsse von Gütern (Energieträgern, -formen bzw. Material) von der Rohstoff- Förderung über verschiedene Umwandlungs-, Transport-, Speicher- und Verteilungsstufen bis hin zum Export oder zur Endnutzung:



Referenzenergiesystem Vereinfachtes Schema eines Referenzenergiesystem

Quelle:
VDI Berichte 1457 , 1999




4.  Allgemeiner Kraftwerkszyklus

Die Herstellphase kann man als eine vorgelagerte Prozesskette zum eigentlichen Hauptprozess der Energieerzeugung bezeichnen. Dieser Prozesskette wiederum sind verschiedene weitere Ketten vorgelagert, so entstehen z.B. unterschiedliche Emissionen bei der Rohstoffgewinnung, beim Transport, und bei der Verarbeitung der Rohstoffe zu Baumaterialen. Die sind alles unterschiedlich Energieaufwendige Prozesse, die unterschiedlich stark Emissionen erzeugen. Wirtschaftlich gesehen, entstehen durch Emissionen indirekte Kosten aber der Bau des Kraftwerks bedeutet andererseits für den Eigner einen wirtschaftlichen Mehrwert.





CO2 - Emission von Werkstoffen
CO2 - Emission von Werkstoffen

Quelle:
VDI Berichte 1093,
Dipl.-Ing. B. Lewin, Berlin
CO²-Emisionen von Werkstoffen

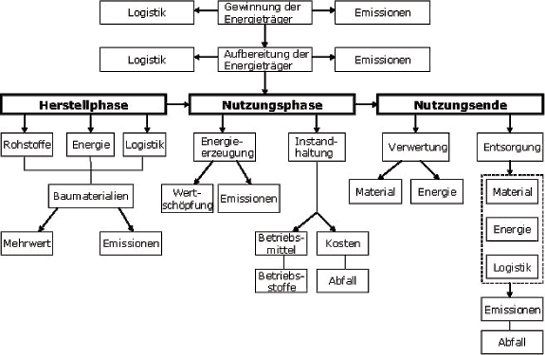

Kraftwerksprozesse


Das Diagramm zeigt die allgemeinen Kraftwerksprozesse von der Herstellphase über die Nutzungsphase bis hin zum Nutzungsende.

Eigene Darstellung


Wir waren bemüht, für unser Referenzobjekt, das HKW Berlin-Mitte, Daten über Erstellung dieses Kraftwerks zu erhalten, aber wir haben vom Betreiber leider kein Material erhalten. Im Allgemeinen kann man aber sagen, dass je höher der Veredlungsgrad eines Rohstoffes ist, auch höhere Kosten und ein höherer Energieaufwand notwendig sind. Man kann dazu ein Äquivalent aus Schadstoffausstoß je erzeugter Menge des jeweiligen Materials bilden. So entstehen beispielsweise bei der Aluminium- und Kupferherstellung im Vergleich zur Zementherstellung hohe Emissionen.

Hieraus kann man ableiten, das die eigentliche Gebäudeerstellung im Vergleich zur technischen Ausstattung mit Turbinen und der Technik, die erforderlich ist, prozentual geringere Kosten und Emissionen erzeugt. Denn die Gebäudehülle besteht eher aus low-tech Materialen, aber für die Turbinen und alle beweglichen und der großen Hitze ausgesetzten Anlagenteile sind wegen der enormen Belastungen aufwendige Metalllegierungen notwendig.

Der Nutzungsphase wiederum sind ebenfalls verschiedene Prozessketten vorgelagert. So müssen beispielsweise Energieträger gewonnen und aufbereitet werden, dazu sind finanzielle Mittel nötig und beim Rohstoffgewinnung, -transport und -veredelung entstehen unterschiedliche CO2-Emissionen.
